Установка шлагбаума GARD 3750

Инструкция по монтажу шлагбаума GARD 3750 \ G3750

Назначение

Автоматический шлагбаум GARD 3750, предназначенный для использования на частных и общественных парковках, в коллективном жилом секторе и местах с интенсивным автомобильным движением, был разработан и изготовлен компанией CAME Cancelli Automatici S.p.A. в полном соответствии с действующими нормами безопасности.
Запрещается использовать устройство не по назначению и устанавливать его методами отличными от указанных в
настоящей инструкции.

Описание

Тумба изготовлена из листовой стали толщиной 2 мм, оцинкованной и окрашенной эпоксидной порошковой краской. Возможна комплектация специальными устройствами и дополнительными принадлежностями Came. Монтажное основание, изготовленное из оцинкованной стали, оснащено четырьми закладными пластинами с крепежными болтами. Пластина крепления стрелы, изготовленная из оцинкованной стали, позволяет быстро и надежно фиксировать стрелу. Внутри тумбы расположены: блок управления, механические упоры безопасности, микровыключатели, балансировочная пружина и самоблокирующийся привод с корпусом из литого под давлением алюминия. Привод имеет червячный редуктор с постоянной консистентной смазкой и органами вращения на смазанных подшипниках.

Габаритные размеры

• 1. Тумба
• 2. Пластина крепления стрелы
• 3. Крепление стрелы
• 4. Накладка декоративная
• 5. Система разблокировки
• 6. Уплотнительная прокладка для стрелы 001G0402
• 7. Замок дверцы с индивидуальным ключом
• 8. Моторедуктор
• 9. Блок управления
• 10. Дверца тумбы

001 G3751 - Тумба из нержавеющей сатинированной стали с возможностью установки дополнительных принадлежностей.
001 G3750 - Тумба из оцинкованной, окрашенной стали с возможностью установки дополнительных принадлежностей.

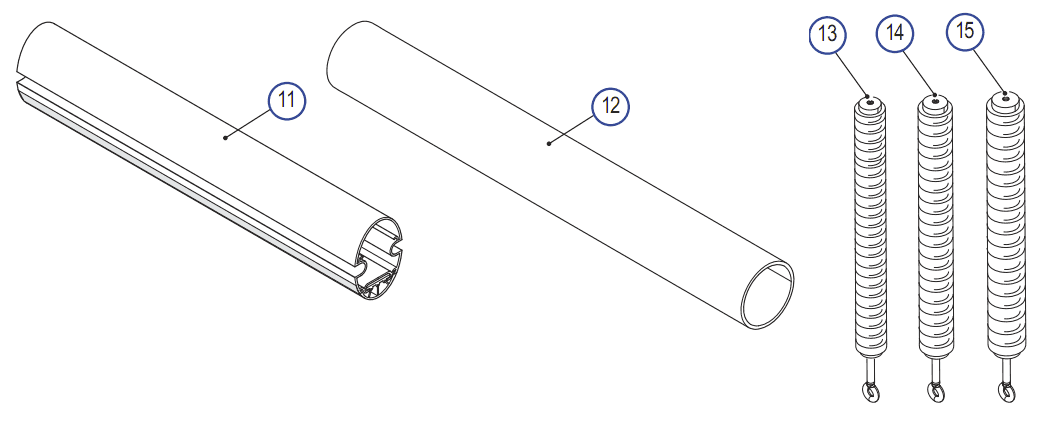

Принадлежности

• 11. Стрела полуовального сечения с противоударным профилем и профилем для паза
• 12. Стрела алюминиевая трубчатая, Ø 60 мм
• 13. Балансировочная пружина, Ø 40 мм
• 14. Балансировочная пружина, Ø 50 мм
• 15. Балансировочная пружина, Ø 55 мм

001 G03750 - Стрела трубчатая полуовального сечения из окрашенного в белый цвет алюминия, L = 4 м, укомплектованная заглушкой и противоударным резиновым профилем.
001 G0402 - Стрела трубчатая из окрашенного в белый цвет алюминия, Ø = 60 мм, L = 4 м.
001 G02040 - Пружина балансировочная, Ø = 40 мм (желтая).
001 G04060 - Пружина балансировочная, Ø = 50 мм (зеленая).
001 G06080 - Пружина балансировочная, Ø = 55 мм (красная).

Дополнительные аксессуары

001 G03755DX - Шарнир для складывания стрелы полуовального сечения правостороннего шлагбаума.
001 G03255SX - Шарнир для складывания стрелы полуовального сечения левостороннего шлагбаума.
001 G03756 - Вставка дополнительная для стрелы полуовального сечения.
001 G028401 - Дюралайт.
001 G028402 - Кабель для подключения дюралайта.
002 LB38 - Плата аварийного питания для подключения 3-х аккумуляторов, 12 В - 6 Ач.
001 G02807 - Неподвижная опора для стрелы.
001 G02808 - Подвижная опора для стрелы.
001 G0468 - Кронштейн для крепления фотоэлементов DELTA-I и DELTA-SI.
001 G04601 - Адаптер для установки сигнальной лампы KIARO с помощью кронштейна KIAROS.
001 G0465 - Шторка под стрелу алюминиевая (модули по 2 м).
001 G02809 - Наклейки светоотражающие красные (в наборе 20 штук).

ВАЖНЫЕ ПРИМЕЧАНИЯ!
001G02802 не может быть установлено на шлагбаумах со стрелой, оснащенной шторкой 001G0465 и/или подвижной опорой 001G02808.

001G02808 для проезда шириной до 3 м.
001G3756 подлежит ОБЯЗАТЕЛЬНОМУ использованию на стрелах, длиной более 3 метров и оснащенных дюралайтом 001G28401.
001G3756 подлежит ОБЯЗАТЕЛЬНОМУ использованию на стрелах, длиной более 2,5 метров и оснащенных подвижной опорой 001G02808 или шторкой 001G0465.
001G02807 подлежит ОБЯЗАТЕЛЬНОМУ использованию на стрелах, длиной более 3,5 метров.
001G0465 - 001G02808 не могут использоваться вместе.

Важно!
Проверьте, чтобы все аксессуары, а также устройства управления и безопасности были производства компании CAME. Оригинальные компоненты гарантируют исправность работы системы, упрощают ее эксплуатацию и техническое обслуживание.

Монтаж шлагбаума

Установка должна производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм безопасности.

• 1. Тумба шлагбаума 001G3750
• 2. Сигнальная лампа
• 3. Стрела полуовального сечения
• 4. Дюралайт
• 5. Красные светоотражающие наклейки
• 6. Фотоэлементы
• 7. Кронштейн крепления фотоэлементов
• 8. Стойка под фотоэлементы
• 9. Неподвижная опора
• 10. Устройство управления (кодонаборная клавиатура, магнитный ключ, проксимити-устройство и т.д.)
• 11. Стойка для устройства управления
• 12. Индукционная петля датчика SMA

Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и аксессуаров может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен осуществляться установщиком на месте.

Установка монтажного основания

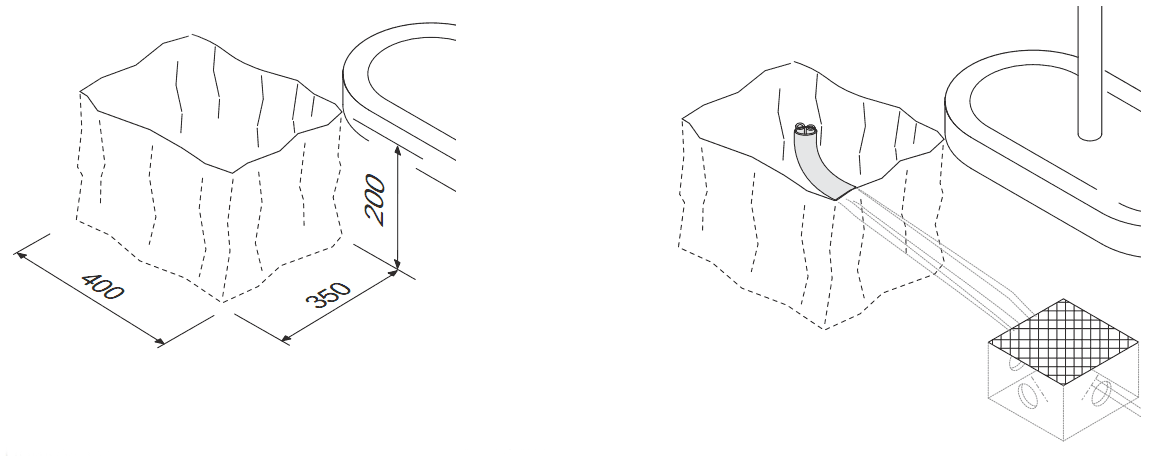

Произведите выемку грунта под монтажное основание, подготовьте гофрированные трубы, необходимые для проведения соединений с разветвительным колодцем.
Важное примечание: требуемое количество труб зависит от варианта автоматической системы и предусмотренных дополнительных устройств.

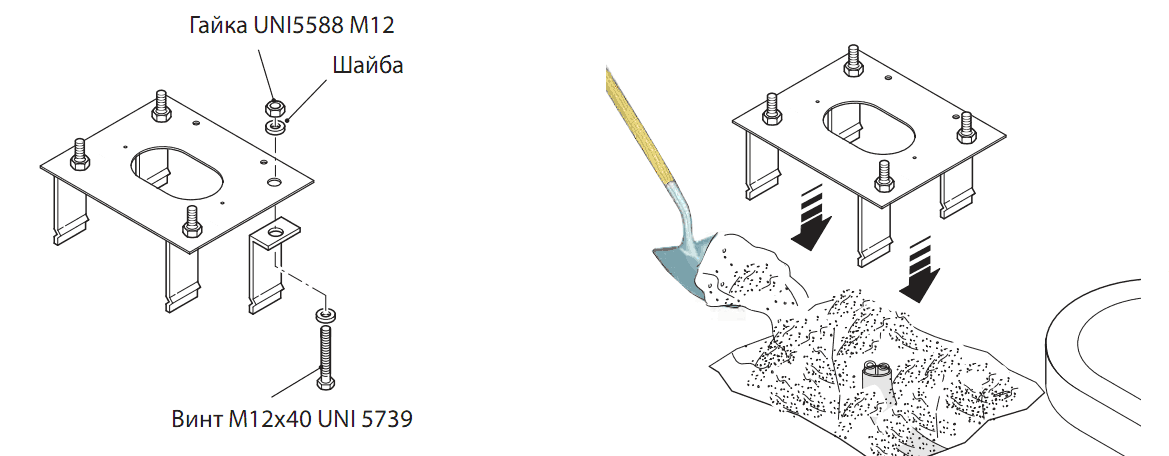

Прикрепите 4 закладные пластины к монтажному основанию. Заполните яму бетоном, погрузите в него монтажное основание, обращая особое внимание на то, чтобы гофрированные трубы проходили через специально предусмотренное для них в основании отверстие. Монтажное основание должно быть идеально ровным, чистым, а резьба болтов должна находиться целиком на поверхности.

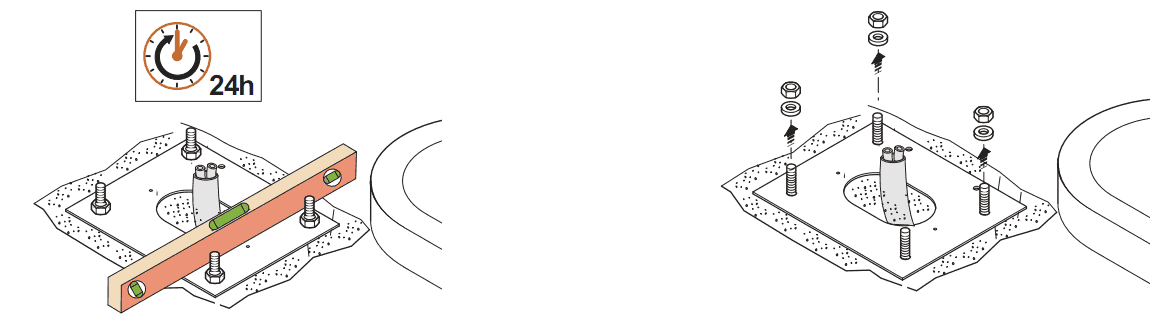

Подождите не менее 24 часов, чтобы бетон полностью затвердел. Отвинтите гайки и снимите шайбы с винтов.

Внимание: установка шлагбаума должна осуществляться, по крайней мере, двумя специалистами. Используйте надлежащие инструменты для подъема шлагбаума при его транспортировке и установке. На этапе крепления шлагбаума его положение может быть нестабильным. Не опирайтесь на шлагбаум до завершения работ по его креплению во избежание возможного опрокидывания. Представленные в настоящем руководстве рисунки относятся к шлагбауму с полуовальной стрелой (001G03750).

Вставьте индивидуальный ключ в замок и поверните его против часовой стрелки. Снимите дверцу с тумбы.

Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб. Примечание: установите тумбу таким образом, чтобы дверца была обращена в сторону охраняемой территории.

Важно! Шлагбаумы предусмотрены для левостороннего монтажа (см. приведенные в настоящем руководстве рисунки). В момент оформления заказа уточните, с какой стороны будет монтироваться шлагбаум. Чтобы изменить направление вращения, запросите техническую документацию или обратитесь в линию технической поддержки.

Рассчитайте длину стрелы и противоударного профиля, приняв за исходную величину ширину проезда . При необходимости лишнее отрежьте.

Прикрепите крепление стрелы к пластине с помощью двух винтов, не затягивая их.

Вставьте противоударный профиль в нижнюю часть стрелы.

Вставьте стрелу в крепление и зафиксируйте ее с помощью болтов.

Примечание: для монтажа стрелы 001G0402 вставьте и закрепите две уплотнительные прокладки (поставляются в комплекте со стрелой) в крепление стрелы, как показано на рисунке.

Отрежьте прозрачный профиль требуемой длины и вставьте его в паз стрелы с обоих сторон. Вставьте заглушку стрелы.

Установите декоративную накладку и зафиксируйте ее.

В даной статье описан только процесс установки шлагбаума, помимо этого дальнейшие действия это балансировка стрелы, регулировка положения стрелы, настройка блока управления, подключения устройства сигнализации, устройства безопасности, регулировка скорости движения и замедления подключение радиоуправления шлагбаума, а так же программирование пультов управления

Периодическое техническое обслуживание

Пользователем должны периодически выполняться следующие работы:
чистка фотоэлементов, контроль за правильной работой устройств безопасности и за отсутствием препятствий для работы автоматики. Кроме того, рекомендуется периодически контролировать состояние смазки и проверять оборудование на наличие возможного ослабления креплений.
- Чтобы проверить эффективность работы устройств безопасности, необходимо провести предметом перед фотоэлементами во время закрывания шлагбаума. Если стрела меняет направление движения, то фотоэлементы исправны. Это единственная работа по техническому обслуживанию оборудования, выполняемая при включенном питании шлагбаума.
- Перед выполнением работ по техническому обслуживанию шлагбаума отключите питание во избежание возникновения опасных ситуаций, вызванных непроизвольным движением стрелы.
- Для чистки фотоэлементов используйте слегка увлажненную водой мягкую тряпку. Запрещается использовать растворяющие или другие химические вещества, так как они могут вывести оборудование из строя.
- Проверьте, чтобы в зоне действия фотоэлементов не было растительности и препятствий для движения стрелы.
